基準球・基準ボール（ボール計測用）

5軸テーブルの精度測定等に利用できる基準球（基準ボール）です。マグネットベース付きで着脱が簡単です。長さ50mmのエクステンションバーでボール高さを延長できます。

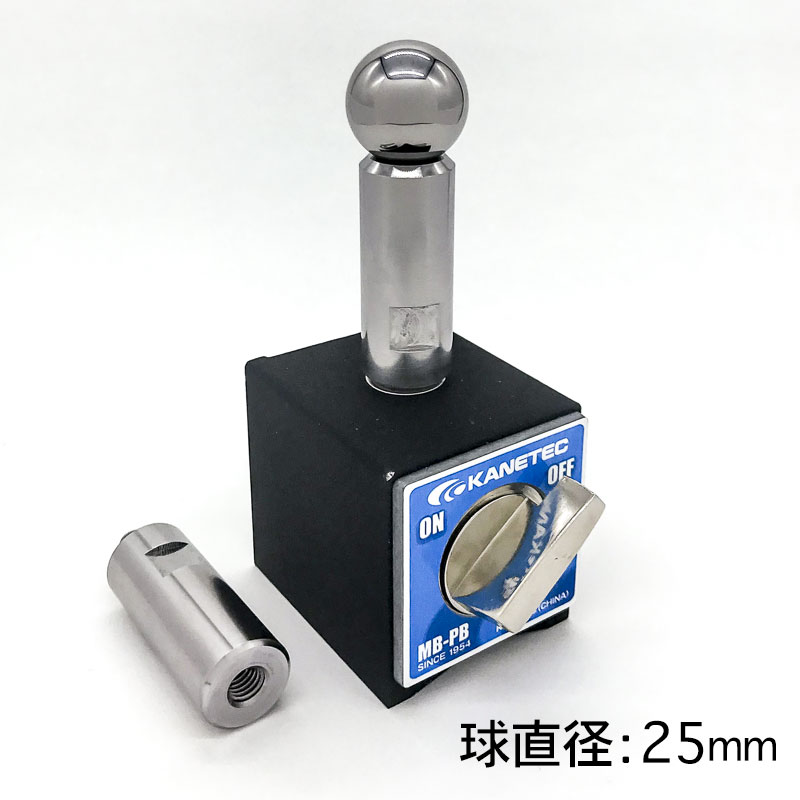

球直径25

型式：DS-D250-L5050-MB
球直径：25mm
寸法：W50mm・L75mm・H130.5mm／H180.5mm
取付け面から球中心までの高さ：
118mm (エクステンションバー取外し)

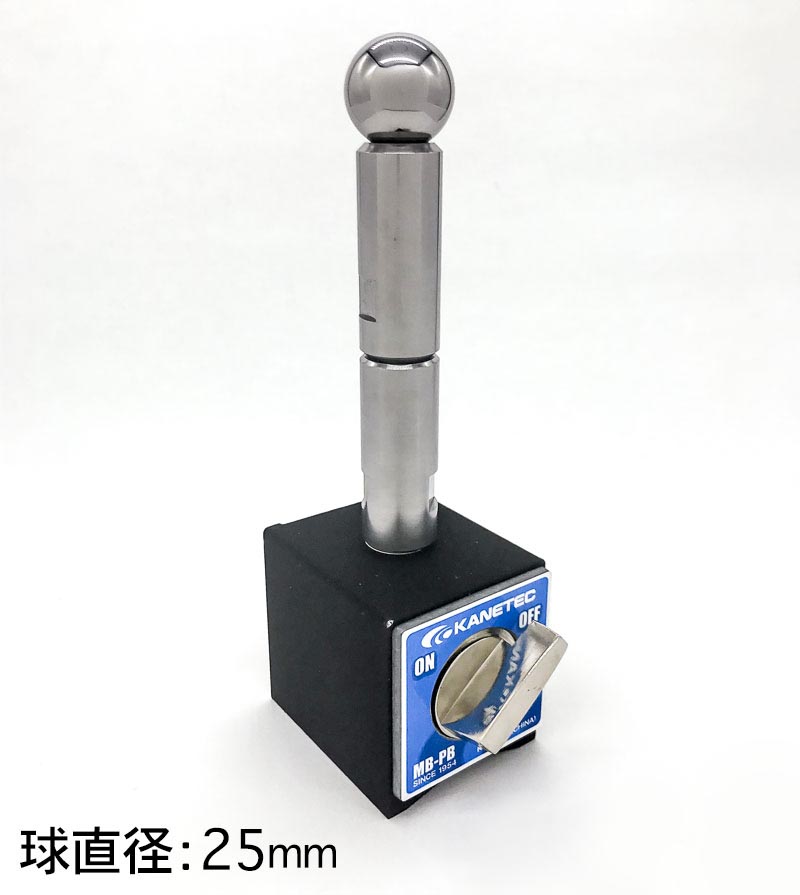

168mm (エクステンションバー取付け)
質量：1.3kg

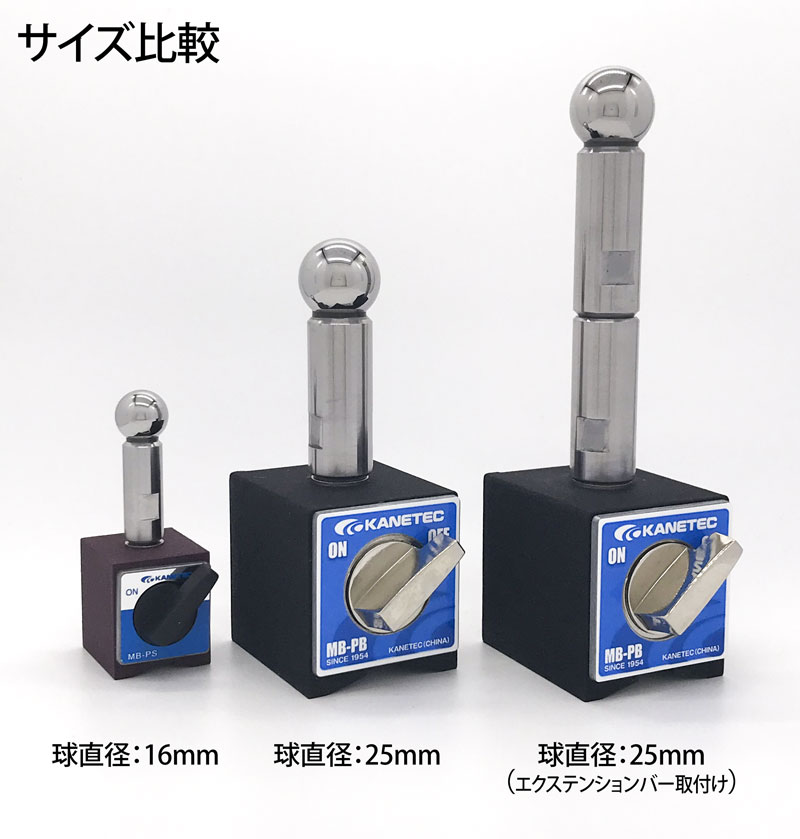

球直径16

型式：DS-D160-L32-MB
球直径：16mm
寸法：W30mm・L47mm・H84mm
取付け面から球中心までの高さ：76mm
質量：0.25kg


お問い合わせ・見積依頼

お問い合わせフォームからご連絡ください。

Amazonでも購入できます。Amazonで買う



→　基準球・基準ボールを用いた旋回中心計測手順

ボール計測マクロ、5軸マシニングセンタの心出し、誤差補正でお困りの方は、お電話またはフォームからお問い合わせください。

お急ぎの方、文章では説明しにくい、何をどう説明すれば良いか分からないという方はお電話がおすすめです。「ウェブで見たボール計測について聞きたい」と言っていただければOKです。精度不良、工数短縮でお困りの方、お問い合わせお待ちしております。
